ARRAY MP 系列 (5-30kVA)

产品型号:ARRAY MP 系列 (5-30kVA)

输出功率:

输入电压:线电压305-520VAC(最大输入电压范围为204-520VAC)

输出电压:线电压380VAC/相电压220VAC

电池电压:

延时时间:

在线订购

产品详情

ARRAY MP是模块化和并联冗余UPS的第三代产品,不但能够满足用户最高可用等级的运营需求,而且还为用户提供灵活、随需而变的供电系统。 当今UPS用户的需求会随着其业务的发展而不断变化,山特公司为此开发的ARRAY MP UPS是一款能“N+X”冗余、负载均流和网络化并联的高可靠性产品。其独特的塔式/机架式双安装模式和双输入/双输出、三进三出兼容三进单出的设计特性,配以山特丰富的软件和配件,为企业用户的网络机房和数据中心提供了整体高可用性的电力解决方案。


产品功能

高可靠性

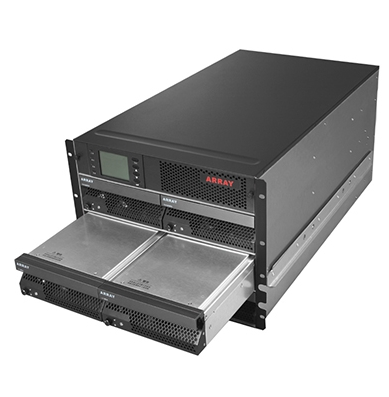

1、模块化设计:每个标准的UPS单元包含UPS模块、充电模块、通讯模块、防雷模块、LCD及独立的旁路模块。每个标准的UPS单元就是一个完整的UPS供电系统。每个模块都支持热插拨,确保在更换模块时,也能为负载提供稳定的不间断电源。
2、在线双转换电路结构。
3、“N+X”冗余:所有模块相互支持,均流并联。根据用户需求进行优化的配制,为负载提供高可靠性的电源保护。
4、无单点故障:系统级的并联冗余和无线并联技术的应用避免了单点故障发生的可能性。
5、双输入/双输出:满足用户对UPS高可靠性的要求。


适应性强
1、扩展性强:标准模块化的设计结构,客户初期投资小,日后可根据业务的发展需要,在线对电力系统进行升级或进行迁移,有效地减少投资浪费。
2、选件丰富:这些选件的尺寸和接口均彩标准化设计,能够客户的实际需要,在客户自己的机柜中灵活放置,以真正实现一个最符合客户需求诉电力系统。
3、塔式/机架式灵活选择:根据客户的系统环境,进行灵活的配置。
4、并机共用电池组:减少占地面积,节省电池系统的投资成本。
5、高功率密度:功率密度高,体积小巧,节省用户的使用空间。
6、支持三进单出/三进三出配线方式(3:1/3:3):灵活的配线方式,方便用户根据需要进行选择。


易操作、易维护
1、所有模块都支持热插拨:UPS模块、通讯模块、电池模块都支持热插拨,负载在不断电的情况下,可以对出现异常的模块进行更换,不影响系统的正常运行,让用户的设备永远处于UPS的保护之下。并大大简化了模块的升级与更换的操作步骤。

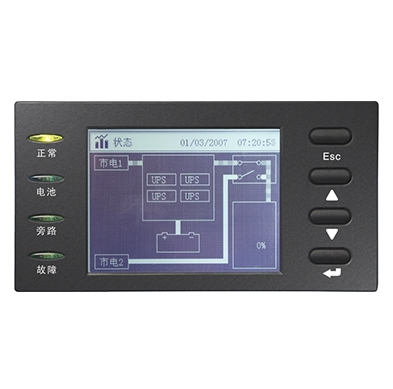

2、超大的LCD面板:全中文显示菜单,图形化显示界面。
3、前方操作方式:所有操作均可在机器正前方完成,方便维护,减少误操作。
4、自我监测功能:UPS单元具有自我监测、定期自检功能,保证尽早发现问题,防患于未然。
5、电池低容量报警:当电池容量低于用户设定时,自动报警。


高集成性

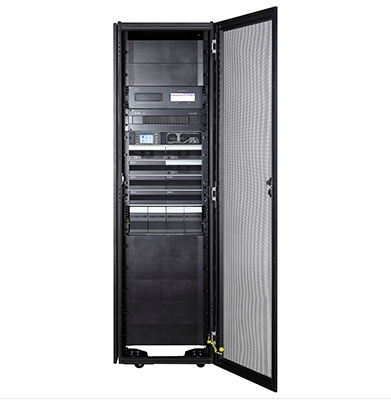

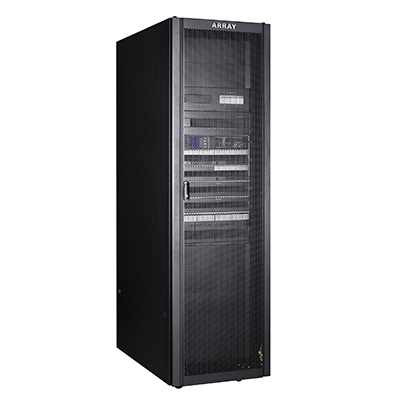

1、ARRAY  MP UPS可以为用户提供将UPS单元、电池单元、配电单元、防雷单元和监控单元等模块集成在一个机柜里的电力解决方案。
2  机房内的负载可根据重要性分割成几个区,每个区配置一个电力组单元,并能对多个单元进行集中、管理。
3、可以方便地将UPS的管理系统融入到用户的中央智能管理系统。


适合中国电力环境
1、输入电压范围宽(三相:204~520V):减少电池充放电次数,延长使用寿命。
2、宽广的后备时间选择范围:可根据用户需求配置电池组,后备时间可延长至8小时以上。
3、智能电池管理:按照电池最佳充电曲线优化的智能充电方式,完成电池的快速充电,有效强化了电池的性能、寿命和可靠性,提升整个电力系统的可用性。
4、兼容发电机:长时间断电时,能够保证为负载提供洁静的不间断电源。
5、直流开机。


绿色环保
1、符合国家RoHS指令:
2、输入功因高:输入功因高达0.99以上,可以搭配更低容量的发电机,节省在电力配线部分的投资成本,降低电力损耗。
3、整机效率高:整机效率达92%,减少电力的浪费。


智能化网络管理
ARRAY  MP UPS可以通过INTERNET、局域网、电话线、RS232、RS485、USB和干接点等方式进行远程监控,可同时支持三种监控方式。通过山特公司提供的丰富的选配件,可以实现对UPS的集中实时监控。

规格参数表


型号
ARRAY MP 系列 (5-30kVA)
输入方式
三相+零线+地线
额定电压
线电压380VAC/相电压220VAC
电压范围
线电压305-520VAC(最大输入电压范围为204-520VAC)
频率范围
40-70Hz
功率因数
≥0.99
空载功率
<3%
输出方式
三相+零线+地线 +零线+地线 (3/3)/ 单相 (3/1)
输出额定电压
线电压380VAC/相电压220VAC
输出频率(额定)
50/60Hz
输出频率(市电模式)
(46-54) / (56-64)Hz
输出频率(电池模式)
(50±0.05 ) / (60±0.05)Hz
过载能力
负载: <105% 持续工作
负载: 105-125% 10 分钟
负载: 125 150% 1 分钟
负载: >150% 200毫秒
转换时间
0ms
效率
≥92%
经济模式 空载功耗
<2%
电池单元(选配)
±240VDC 支持热插拔
防雷单元(选配)
C级 (最大放电电流40kA( 8/20us))
通讯
标配一个智能插槽
噪声
 <62dB
尺寸
UPS单元(30kVA):436 x 775 x 443mm
UPS模块:214.5 x 615 x 83mm
充电模块:214.5 x 615 x 83mm
电池模块:106 x 622 x 156mm
电池单元(电池舱+4电池模块):446 x 725 x 86mm
2.0m标准机柜:600 x 1000 x 2065mm
1.6m标准机柜:600 x 1000 x 1665mm
净重
UPS单元(30kVA):51kg
UPS模块:11.5kg
充电模块:6.5kg
电池模块:24.5kg
电池单元(电池舱+4电池模块):9+4 x 24.5kg
2.0m标准机柜:172kg
1.6m标准机柜:150kg
客户服务和支持
三年全国联合保修/24小时免费服务热线/网上技术服务支持/保修期内提供免费上门维修服务
